前言

鈦合金具有比強度高、低溫性能好、生物兼容性優異等特點，廣泛應用于航空、航天、生物醫學和汽車等領域。但同時鈦合金受硬度低、耐磨性差、高溫易氧化以及生物活性低等缺點限制，難以適應復雜的服役條件。目前急需解決的問題是如何提高鈦合金表面硬度、耐磨性、高溫抗氧化性能以及生物活性，進而擴大其應用范圍［1-9］。為了充分發揮鈦合金的優勢，解決其硬度低、耐磨性差等問題，國內外許多學者開展了鈦合金表面改性技術方面的研究工作，主要包括激光熔覆、微弧氧化、熱/冷噴涂、表面滲碳/氮等，其中激光熔覆技術的應用最為廣泛［10-11］。本文綜述了現階段鈦合金表面激光熔覆、微弧氧化和冷噴涂陶瓷涂層的研究現狀，并對相關研究進行了展望。

1、激光熔覆技術

鈦合金激光熔覆表面改性技術經歷了從激光表面淬火到激光表面重熔再到激光表面合金化以及激光熔覆的過程。激光熔覆技術具有許多優點［12-14］：激光熔覆涂層與基材呈冶金結合，其結合力較強，而且較高的冷卻速率使涂層組織細化，結構致密，進一步強化了涂層質量；可通過設計不同成分的熔覆材料得到不同性能的涂層；可在低熔點的金屬表面熔覆高熔點的合金；熔覆涂層的厚度可控，并可進行選區熔覆等。

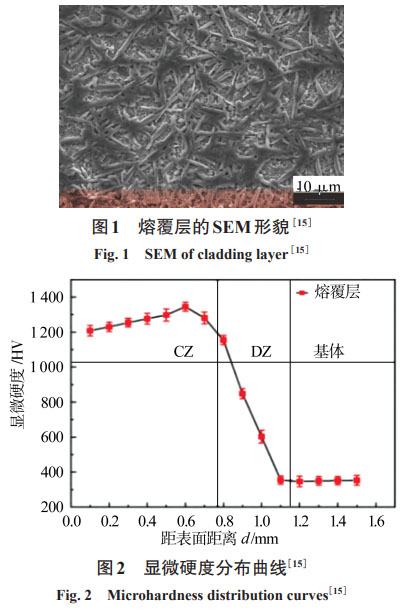

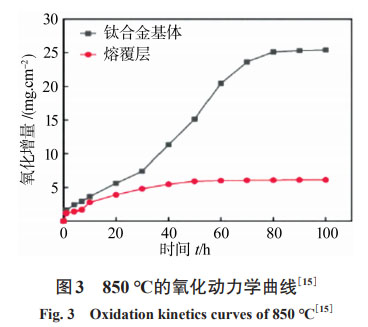

采用激光熔覆技術在鈦合金表面制備功能性熔覆層，通常采用自熔性合金粉末，包括 Ni 基、Co基、Fe基和金屬基陶瓷復合材料。激光熔覆通過引入或原位自生增強相或自潤滑相改善基體表面性能，故相的種類、含量和分布等因素決定了涂層的性能。常用的涂層增強相為TiC、TiBx、TiN 和 WC等硬質陶瓷相［15-16］。

在激光熔覆陶瓷粉末過程中，陶瓷材料與鈦合金基材發生反應生成新的陶瓷相來改善鈦合金的表 面 性 能 。 覃 鑫［17］等 在 鈦 合 金 表 面 激 光 熔 覆NiCrCoAlY+20%Cr3C2粉末制備耐摩擦磨損及高溫抗氧化的復合涂層。通過合理的工藝參數設計，獲得的熔覆區顯微組織結構致密、成形良好、無氣孔和裂紋等組織缺陷，涂層內部組織由樹枝晶、針狀 晶以及樹枝晶的共晶組織組成（見圖1）；復合涂層的最高顯微硬度為1 344 HV（見圖2），約為鈦合金基體（350 HV）的 3.8 倍，850 ℃具有較好的高溫抗氧化性能（見圖3）

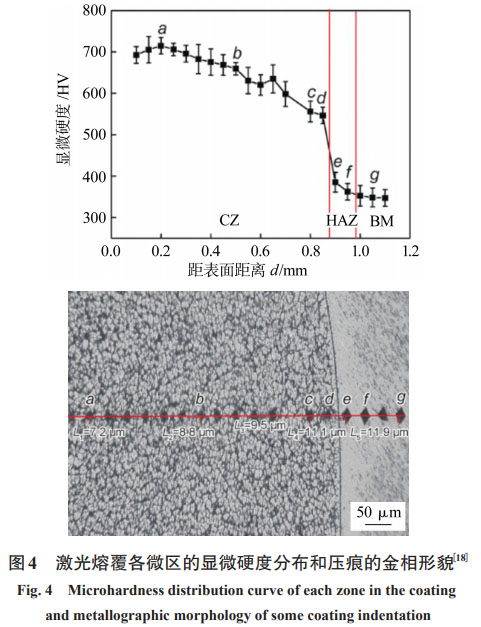

在激光熔覆過程中外加法的陶瓷材料的涂層與鈦合金基體結合力不高，容易開裂，產生孔洞等問題［18-19］。其主要原因首先是陶瓷顆粒與基體鈦合金的熱膨脹系數等物理性能相差較大，導致涂層存在較大的殘余應力；其次從材料的鍵合方式角度分析，鈦合金鍵合方式為金屬鍵，而陶瓷材料的結合方式為共價鍵或離子鍵，鈦合金和陶瓷材料的晶體結構也不相同，因此鈦合金與陶瓷材料之間的相容性差。另外激光熔覆屬于快熱和快冷的過程，涂層內部會產生較大的拉應力，殘余拉應力超過涂層材料的抗拉強度時即開裂。

安強［20］在TA15鈦合金表面激光熔覆原位合成TiC增強鈦基復合涂層。研究發現，整個涂層組織由平面晶、柱狀晶、樹枝晶和等軸晶組成；由XRD分析可知，涂層主要由β-Ti、Co3Ti、CrTi4和原位自生的TiC物相組成，涂層與基體形成了良好的冶金結合；涂層的顯微硬度最高值為715 HV，約為TA15 基體顯微硬度的2.1倍（見圖4）；涂層具有較好的抗磨性能，磨損機制為磨粒磨損。利用原位合成陶瓷材料的方法即通過化學反應生成陶瓷涂層，增強相與基體結合界面干凈，結合力較大，不容易脫落。但是化學反應過程無法控制，會有有害雜質的生成相［21］。所以原位自生法制備陶瓷涂層如何精確調控反應過程，是未來研究的重點。

激光熔覆技術經歷了從單層熔覆層，到多層熔覆層、復合熔覆層以及梯度涂層研究的發展過程，隨著技術的不斷研究改進，出現了許多新型激光熔覆技術［22］，例如環形激光熔覆技術。該技術是一項利用中空環形的聚焦高能激光束和光內輸送的熔覆材料同軸耦合作用于基體表面的典型材料沉積加工技術，具有掃描方向不受限、熔覆材料種類多、材料利用率高和熔覆過程可干預性強等優點，與傳統激光熔覆技術相比，其在激光能量利用率、熔覆材料沉積率、光料耦合精度、熔覆過程穩定性及熔覆層結合質量等方面均有大幅提升，在激光金屬沉積領域有著巨大的發展潛力，因此備受關注［23］。在鈦合金表面利用該方法制備熔覆層目前未見報道，學者可以開展此方面的研究工作。

激光熔覆在鈦合金表面熔覆材料發展潛力較大，但是目前沒有工業化生產，未來的發展主要在以下方面［10-11］：開發寬域的新型陶瓷熔覆材料體系；涂層的形成過程、形成機制的調控；熔覆涂層的裂紋和缺陷的控制。

2、微弧氧化技術

微弧氧化技術是在陽極氧化基礎上發展起來的表面改性技術。鈦合金微弧氧化（MAO）［24］是一種在鈦及鈦合金表面原位生長成氧化物陶瓷膜，這種陶瓷膜與基體結合強度高，可以提升鈦合金的抗磨損、耐腐蝕和絕緣性［25］。鈦及鈦合金微弧氧化是將 Ti、Mg、Al 等金屬置于電解液中，在電源作用下基體表面產生放電出現高溫、高壓；在高溫高壓作用下基體表面熔化與游離離子相互作用，然后進行氧化、融合，最后在金屬表面沉積成膜［26-30］。

李玉海［31］等通過微弧氧化方法分別向電解液中添加陶瓷顆粒SiC和SiO2在TC4鈦合金表面制備復合陶瓷膜。氧化膜表面孔洞微小，膜層致密性較高，陶瓷膜組織主要有 α-SiC 和 β-SiC 相，SiO2顆粒的添加使得膜層摩擦系數波動平穩且波動范圍僅在0.15~0.2。相同實驗條件下添加SiC顆粒的陶瓷膜耐磨性比未添加陶瓷顆粒的耐磨性提高75%，而含有SiO2顆粒的膜層相對基體提高130%。在摩擦磨損實驗過程中，添加SiC顆粒的陶瓷膜表面僅有輕微犁溝痕跡，含有 SiO2的膜層表面磨損最輕微，只出現粘著磨損的痕跡，膜層耐磨性能均得到提升。

解念鎖［32］等在Na2SiO3、Na3PO4電解液中對TC4表面進行微弧氧化制備抗氧化膜層。微弧氧化膜層的 SEM 形貌細小、均勻、多孔，主要由 Al2SiO5和Al2TiO5組成，在 750 ℃循環氧化 100 h 后，經 300 V電壓微弧氧化 60 min 的 TC4 鈦合金的氧化增重為7.8 mg/cm2，而未經微弧氧化處理的 TC4 鈦合金氧化增重為30.51 mg/cm2。并且隨著微弧氧化時間的增加和電壓的增大，微弧氧化TC4鈦合金的高溫抗氧化性能也有所增強。

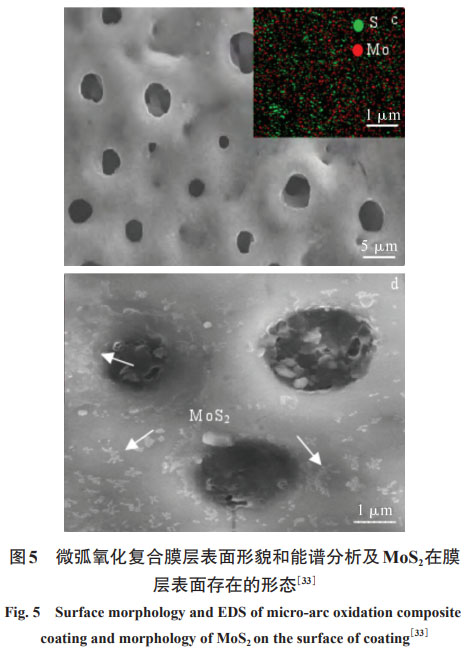

楊澤慧［33］等人在 TC4 合金表面微弧氧化原位自生自潤滑MoS2/TiO2膜層（見圖5），討論了原位反應中Na2S添加量對膜層微觀結構及耐磨性能的影響。通過控制 Na2S 濃度可實現原位生成小尺寸MoS2顆粒，且其含量和形態可控，原位自生MoS2膜層的耐磨性較傳統微弧氧化膜層或直接添加MoS2顆粒所得膜層分別提高了395.4%、129.4%；膜基結合力較傳統微弧氧化提高了約87%，達到723.8 N，說明原位自生微弧氧化在保證良好的自潤滑效果的同時改善了膜基結合力。

微弧氧化技術的研究已經歷了幾十年的發展歷程，從交流微弧氧化技術到現在較為熱門的激光復合微弧氧化技術［34］。Wang等［35］將TC4鈦合金進行激光表面重熔、微弧氧化處理，得到多孔生物陶瓷涂層。通過激光表面重熔預處理降低基材的表面粗糙度，提高微弧氧化涂層的均勻性和密度，同時減少厚度，與未處理的樣品相比具有最佳的耐腐蝕性，表面粗糙度最低，孔隙率較低。

鈦合金微弧氧化也存在急需解決的技術問題：

（1）單位面積耗能較大；（2）氧化膜的膜基結合問題；（3）膜層多孔問題，影響基材的耐蝕性。

3、噴涂

噴涂技術是在不改變基體其他性能的條件下，通過某種熱源或者動力源將材料形成高速粒子流，噴向基體上不斷沉積形成具有一定功能的涂層［36］，其特點是工藝簡便、應用范圍較廣［37-39］。近年來，研究人員在傳統噴涂技術基礎上發展出超音速火焰噴涂、超音速等離子噴涂、反應熱噴涂和冷噴涂等工藝［40-42］。

鈦合金的氧活性很高，傳統的熱噴涂技術不適合制備鈦及鈦合金涂層；冷噴涂作為新興的噴涂技術由于制備溫度低、涂層沉積率較高、孔隙率低和結合強度較高等特點，在鈦合金表面制備涂層具有獨特優勢［43-50］。因為冷噴涂主要是高速飛行的粒子在撞擊基體時發生嚴重的塑性變形，從而實現涂層沉積，對于金屬材料來講，面心立方金屬的Al、Cu等 滑移系較多，較易發生塑性變形，而對于密排六方金屬的Ti、Co等，滑移系統較少、塑性較差［51］。李文亞等［52］以空氣為噴涂氣體，在氣體溫度520 ℃、壓力2.8 MPa的條件下，制備了純鈦和鈦合金涂層，發現兩種涂層的孔隙率分別高達5.1%和22.4%，而孔隙往往存在于有限變形的粒子之間，所以影響了涂層性能。

近年來，國內外學者從噴涂參數、粉末狀態、噴嘴及基體等不同方面對冷噴涂鈦及鈦合金涂層進行了組織調控。李海升［53］等在 TC4 鈦合金表面冷噴涂制備CuNiIn涂層，研究其組織結構和微動磨損性能，涂層的孔隙率僅為 2.8%，最高硬度可達到300 HV，磨損機理為粘著磨損和磨粒磨損。李長久等［54］分別采用N2和He兩種氣體作為噴涂氣體制備

了Ti涂層，結果表明，用惰性氣體He制備的涂層其組織更加致密，主要原因是在He條件下粒子能獲得更大的速度，從而發生更充分的變形。Pelletier J L等［55］研究發現喂料速度和粉末流動速度越高，涂層孔隙率越高，厚度越厚，其原因可能是低的喂料速度能夠減小后面粒子與先沉積涂層的撞擊角度，而粉末流動速度會對噴嘴中的氣流產生影響。ZahiriS H等［56］研究了噴涂距離對Ti涂層質量的影響，發現噴涂距離主要影響粒子速度，噴涂距離增大，粒子速度減小，導致塑性變形小，隨著噴涂距離的增大，涂層孔隙率上升。殷碩等［57］研究了噴涂角度對冷噴涂Ti粒子沉積行為的影響，認為噴射角度為非垂直角度時，粒子與基體的結合會減弱（見圖 6）。

綜合來看，對于鈦與鈦合金涂層而言，盡可能采用高的氣體溫度和壓力可以有效提高粒子速度，進而制備出高質量涂層。

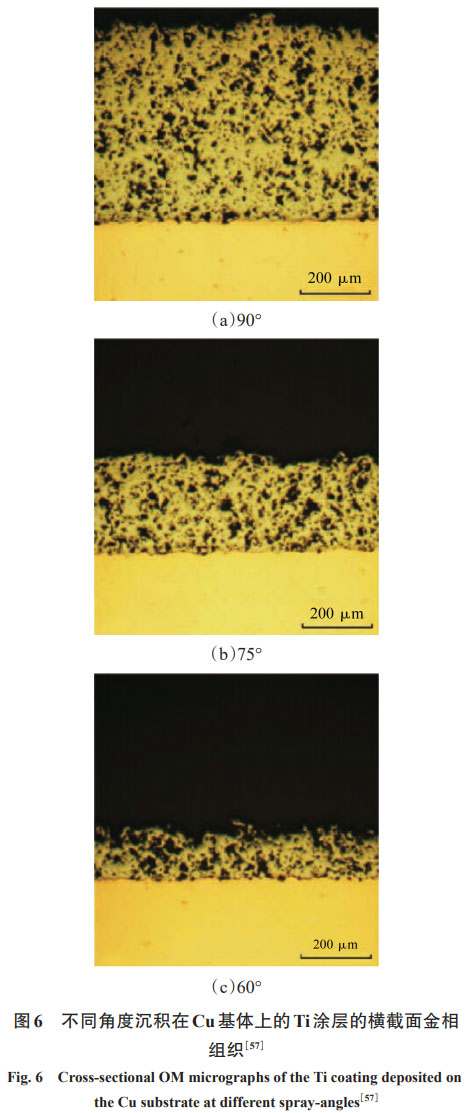

除了粉末材質外，冷噴涂的粉末形狀對噴涂質量也有影響。Wong W［58］等采用不規則形和球形兩種不同形狀的 Ti 粉制備冷噴涂涂層，研究結果表明，粒子的粉末不規則，制備的涂層致密性較好，主要是不規則粒子的拖曳常數較高，在噴嘴出口處可獲得更高的粒子速度，所以與基體的結合力較好，而不規則粉末的流動性不如球形粉，噴涂過程中容 易氧化［59-61］。Cinca N［62］等研究認為當粒子分布較窄時，涂層的孔隙、厚度和硬度更為均勻。

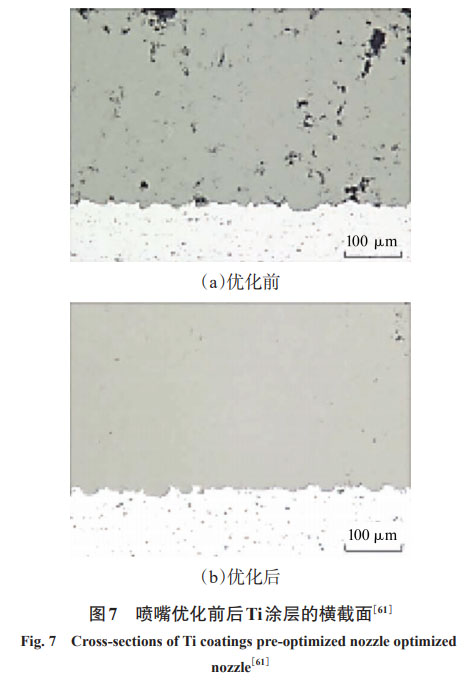

除粉末材料和形態外，噴嘴結構對冷噴涂涂層質量也有明顯影響，圖7為噴嘴優化前后制備的Ti涂層，可以看出改善后涂層組織明顯致密［63］。李文亞［64］等通過改善噴嘴內部形狀實現了在低壓下高的粒子溫度。MACDONALD D［65］改變噴嘴材質，發現高熱導率的噴嘴可以降低粒子的臨界速度，從而實現更高的沉積效率。

冷噴涂中涂層與基體以及涂層內部的機理主要是機械咬合和冶金結合，冶金結合的程度越高，結合強度越好，通過噴涂后熱處理可以進一步提高其冶金結合程度。李文亞等［66］在 850 ℃真空氣氛下將 Ti 和 Ti6A14V 涂層進行退火 4 h，發現退火過程中粒子之間的接觸界面通過原子擴散和晶界遷移發生了冶金結合，但涂層的孔隙率統計結果表明，熱處理后兩種涂層的孔隙率均有所增加。

周紅霞［51］研究了 Ti6A14V 涂層在后續熱處理過程中孔隙的演變規律，結果表明，在局部熱處理溫度下涂層的孔隙率有所增加，原因是噴涂層熱處理過程中殘余應力得以釋放，部分弱結合和未結合的粒子界面相互脫離引起的。

目前，噴涂對鈦合金涂層研究相對較少，多數為噴涂Ti涂層。對噴涂工藝研究較多，對涂層形成過程、粒子內部顯微結構研究較少。由于噴涂涂層與基體的結合力較弱，所以應用受到限制，噴涂后的熱處理是提高其結合力的有效途徑。對于冷噴涂技術與其他技術如激光熔覆、攪拌摩擦焊等的融合是未來的研究趨勢。

4、結論及展望

（1）激光表面改進技術在鈦合金表面可以通過有限元軟件和數學建模模擬熔覆過程，或者結合超聲波輔助激光熔覆等方式，研發寬域的新型陶瓷熔覆材料體系、功能梯度涂層等以減少裂紋等缺陷。

（2）對于鈦合金微弧氧化技術，能源消耗巨大、膜層易脫落和膜層多孔現象是急需解決的問題，需要通過進一步研究以提高鈦合金微弧氧化膜層的性能。

（3）冷噴涂技術與其他技術如激光熔覆、攪拌摩擦焊等的融合是未來的研究方向。

在先進科學技術的高速發展背景下，鈦及鈦合金應用領域日益擴展，對鈦合金表面性能的要求越來越高，隨著這些使用條件的變化鈦合金表面改性技術也必將日臻完善。

參考文獻：

［1］ 王欣，羅學昆，宇波，等. 航空航天用鈦合金表面工程技術研究進展［J］. 航空制造技術，2022，65（04）：14-24.

Wang Xin，Luo Xuekun，Yu Bo，et al. Research Prog‐ress on Surface Engineering Technology of AerospaceTitanium Alloys［J］. Aeronautical manufacturing tech‐ nology，2022，65（04）：14-24.

［2］ 李興宇，李芳，牟剛，等. 鈦及鈦合金的焊接［J］. 電焊機，2017，47（04）：67-70，107.

LI Xingyu，LI Fang，MOU Gang，et al. Welding of tita‐nium and titanium alloys［J］. Electric Welding Machine，2017，47（04）：67-70，107.

［3］ 李芳婷，王愷婷，李春波，等. 鈦及鈦合金表面增強技術的研究進展［J］. 世界有色金屬，2021（16）：109-110.

Li Fangting，Wang Kaiting，Li Chunbo，et al. Re‐search Progress of Surface Strengthening Technology of Titanium and Titanium Alloys［J］. World Nonferrous Metals，2021（16）：109-110.

［4］ 陳鋼. 鈦及鈦合金新工藝、新技術、新用途介紹［J］. 中國金屬通報，2018（01）：160-161.

Chen Gang. Introduction of New Processes，New Tech‐nologies and New Uses of Titanium and Titanium Al‐loys［J］. China Metals Bulletin，2018（01）：160-161.

［5］ 高飛 . 鈦及鈦合金材料的焊接技術［J］. 石油化工建設，2006（04）：38-42.

Gao Fei. Welding Technology for Titanium and Tita‐nium Alloy Materials［J］. Petroleum and Chemical Con‐struction，2006（04）：38-42.

［6］ 姜海濤，邵忠財，魏守強. 鈦合金表面處理技術的研究進展［J］. 電鍍與精飾，2010，32（10）：15-20.

Jiang Haitao，Shao Zhongcai，Wei Shouqiang. ResearchProgress of Surface Treatment Techniques for Titanium Alloys［J］. Plating and Finishing，2010，32（10）：15-20.

［7］ 王迪，林松盛，劉靈云，等. 表面處理技術對鈦合金疲勞性能影響的研究進展［J］. 真空，2019，56（06）：36-42.

Wang Di，Lin Songsheng，Liu Lingyun，et al. Re‐search Progress of Surface Treatment Technology on Fatigue Properties of Titanium Alloy［J］.Vacuum，2019， 56（06）：36-42.

［8］ 郭小汝，陳百明，賈金龍，等. 處理方法對鈦合金摩擦磨損性能影響的研究進展［J］. 粉末冶金工業，2021，31（02）：97-103.

Guo Xiaoru，Chen Baiming，Jia Jinlong，et al. Re‐search Progress on Friction and Wear Properties of Tita‐nium Alloys by Treatment Methods［J］. Powder Metal‐ lurgy Industry，2021，31（02）：97-103.

［9］ Alexander Donchev，Michael Schütze，Andreas Kolitsch. Economic Surface Treatment of Ti-Alloys to Im‐prove their Resistance against Environmental High Temperature Attack［J］. Key Engineering Materials，2013，2362：551.

［10］ 林基輝，溫亞輝，范文博，等. 鈦合金表面激光改性技術研究進展［J］. 金屬熱處理，2022，47（3）：215-221.

Lin Jihui，Wen Yahui，Fan Wenbo，et al. Research Progress of Laser Modification Technology for Tita‐nium Alloy Surface［J］. Heat Treatment of Metals，2022，47（3）：215-221.

［11］ 路世盛，周健松，王凌倩，等.鈦合金表面激光熔覆陶瓷涂層的研究進展［J］. 表面技術，2019，48（11）：82-91.

Lu Shisheng，Zhou Jiansong，Wang Lingqian，et al.Development of Laser Cladding Ceramic Coatings onTitanium Alloy Surface［J］. Surface Technology，2019， 48（11）：82-91.

［12］ 武萬良，李學偉. 鈦合金激光熔覆技術研究進展［J］.稀有金屬材料與工程，2006（06）：850-854.

Wu Wanliang，Li Xuewei. Research Progresses on La‐ser Cladding of Titanium Alloys［J］. Rare Metal Materi‐als and Engineering，2006（06）：850-854

［13］ 王超，趙鐵栓，韓高陽，等. 激光熔敷技術應用于新品制造的研究［J］. 建設機械技術與管理，2017，30（08）：79-82.

Wang Chao，Zhao Tiezhu，Gaoyang Han，et al. Applythe Laser Cladding Technology to the New Product Manufacturing［J］. Construction Machinery Technol‐ ogy & Management，2017，30（08）：79-82.

［14］ 吳影，劉艷，陳文靜，等.超高速激光熔覆技術研究現狀及其發展方向［J］. 電焊機，2020，50（03）：1-10.

WU Ying，LIU Yan，CHEN Wenjing，et al. Research status and development direction of extreme high-speed laser material deposition［J］. Electric Welding Machine，2020，50（03）：1-10.

［15］ LIU Y B，LIU Y，TANG H P，et al. Fabrication and mechanical properties of in situ TiC/Ti metal matrix composites［J］. Journal oI Alloys g- Compounds，2011，509（8）：3592-3601.

［16］ SHAKTI K，AMITAVA M，DAS A K，et al. Parametric study and characterization of A1N-Ni-Ti6A14V com‐posite cladding on titanium a11oy［J］. Surface and Coatings Technology，2018，349：37-49.

［17］ 覃鑫，祁文軍，左小剛 . TC4 鈦合金表面激光熔覆NiCrCoAlY-Cr3C2復合涂層的摩擦和高溫抗氧化性能［J］. 材料工程，2021，49（12）：107-114.

Qin Xin，Qi Wenjun，Zuo Xiaogang. Friction and High Temperature Oxidation Resistance of Laser Clad‐ding NiCrCoAIY-Cr3C2 Composite Coating on TC4 Ti‐ tanium Alloy［J］. Journal of Materials Engineering，2021，49（12）：107-114.

［18］ YANG C，CHENG X，TANG H B，et al. Influence of microstructures and wear behaviors of the microal‐loyed coatings on TC11 alloy surface using laser clad‐

ding technique［J］. Surface & Coatings Technology，2017，337（4）：97-103.

［19］ ZHAO G L，ZOU Y，ZOU Z D，et al. Research on insitu synthesised（Ti，V）C/Fe composite coating by la‐ser cladding［J］.Materials Science & Technology，2014，31（11）：1329-1334.

［20］ 安強，祁文軍，左小剛 . TA15 鈦合金表面原位合成TiC增強鈦基激光熔覆層的組織與耐磨性［J］. 材料工程，2022，55（4）：139-146.

An Qiang，Qi Wenjun，Zuo Xiaogang. Microstructure and Wear Resistance of In- situ TiC reinforced Tibased Coating by Laser Cladding on TA15 Titanium Al‐ loy Surface［J］. Journal of Materials Engineering，2022，55（4）：139-146.

［21］ 劉丹. TC4鈦合金表面激光熔覆復合涂層及耐磨性能研究［D］. 湖南：南華大學，2015.

Liu Dan. The Resea Rch of Laser Cladding Composite Coaying and Wear-resistance on TC4 alloy［D］. Hu‐nan：University of South China，2015.

［22］ 蘇猛. 環形件激光熔覆再制造研究［D］. 河北：燕山大學，2016.

Su Meng. Research on High-power Semiconductor La‐ser Cladding Circular Workpieces Remanufa Cturing［D］. Hebei：Yanshan University，2016.

［23］ 陳珂瑋，陳永雄，孔令超，等. 環形激光熔覆技術研究現狀及展望［J/OL］. 表面技術，2022：1-9.

http：//kns.cnki.net/kcms/detail/50.1083.TG.20220302. 1643.003. html.Chen Kewei，Chen Yongxiong，Kong Lingchao，et al.Research Progress and Perspective in the Annular LaserCladding Technology［J/OL］. Surface Technology：2022：1-9. http：//kns.cnki.net/kcms/detail/50.1083. TG. 20220302. 1643.003. html.

［24］ 牛宗偉，李明哲 . 鈦合金微弧氧化技術的研究進展［J］. 電鍍與環保，2015（1）：1-4.

Niu Zongwei，Li Mingzhe. Research Progress of Microarc Oxidation Technology for Titanium Alloy［J］. Elec‐troplating & Pollution Control，2015（1）：1-4.

［25］ Yang W，Xu D P，Wang J L，et al. Microstructure and corrosion resistance of micro arc oxidation plus electro‐static powder spraying composite coating on magne‐sium alloy［J］. Corrosion Science，2018，136：174-179.

［26］ Zhang D Y，Ge Y F，Liu G L，et al. Investigation of tribological roperties of micro-arc oxidation ceramic coating on Mg alloy under dry sliding condition［J］. Ce‐ramics International，2018，44（14）：16164-16172.

［27］ 董凱輝，宋影偉，韓恩厚 . 鈦合金內膜微弧氧化制備技術的研究進展［J］. 表面技術，2021，50（7）：57-66.

Dong Kaihui，Song Yingwei，Han Enhou. Research Progress on the Preparation of Wear-resistant Micro-arc Oxidation Coatings on Titanium Alloys［J］. Surface Technology，2021，50（7）：57-66.

［28］ 陳宏，丁健，陳永楠，等. 鈦合金微弧氧化生物膜制備與性能研究［J］. 表面技術，2021（50）：45-51.

Chen Hong，Ding Jian，Chen Yongnan，et al. Study on Preparation and Properties of Micro-arc Oxidation Bio‐film on Titanium Alloy［J］. Surface Technology，2021（50）：45-51.

［29］ Shuo-Jen L，Le H，Toan D. Effects of copper additive on microarc oxidation coating of LZ91 magnesium lithium alloy［J］. Surface and Coatings Technology，2016，307：781-789.

［30］ Chen Q Z，Jiang Z Q，Tang S G，et al. Influence of graphene particles on the micro-arc oxidation behaviors of 6063 aluminum alloy and the coating properties［J］.Applied Surface Science，2017，423：939-950.

［31］ 李玉海，張勤，劉馨，等. TC4鈦合金微弧氧化復合陶瓷膜制備及耐磨性能研究［J］. 功能材料，2015，46（09）：9128-9132.

Li Yuhai，Zhang Qin，Liu Xin，et al. Investigation on Preparation and Wear Resistance of Micro-arc Oxida‐tion Compositeceramic Coatings on TC4 Titanium Al‐ loy［J］. Ournal of Functional Materials，2015，46（09）：9128-9132.

［32］ 解念鎖，武立志. 微弧氧化對TC4鈦合金高溫抗氧化性能的影響［J］. 鑄造技術，2012，33（04）：416-418.

Xie Niansuo，Wu Lizhi. Effects of Micro-arc Oxida‐tion on High-temperature Oxidation Resistance of TC4 Titanium Alloy［J］. Foundry Technology，2012，33（04）：416-418.

［33］ 楊澤慧，王楠，陳永楠，等. TC4合金表面微弧氧化原位生長自潤滑MoS2/TiO2膜層研究［J］. 稀有金屬材料與工程，2020，49（9）：3198-3205.

Yang Zehui，Wang Nan，Chen Yongnan，et al. Study on Self-lubricating MoS2/TiO2 Coating Synthesized on TC4 Surface by Micro-arc Oxidation［J］. Rare Metal Materials and Engineering，2020，49（9）：3198-3205.

［34］ He X，Song R G，Kong D J. Microstructure and corro‐sion behaviours of composite coatings on S355 off‐shore steel prepared by laser cladding combined with micro-arc oxidation［J］. Applied Surface Science，2019，497（15）：143703.

［35］ Ye Wang，Danhua Lu，Guolong Wu，et al. Effect of la‐ser surface remelting pretreatment with different energy density on MAO bioceramic coating［J］. Surface & Coatings Technology，2020，393：125815.

［36］ Kamal S，Jayaganthan R，Prakash S. Evaluation of cy‐clic hot corrosion behaviour of detonation gun sprayed Cr3C2-25%NiCr coatings on nickel- and iron-based su‐peralloys［J］. Surface and Coatings Technology，2009，203（8）：1004-1013.

［37］ Hsiung J C，Tzeng J，Kung K. A Study of Thermal Spray Coating on Artificial Knee Joints［J］. Life Sci‐ ence Journal，2013，10（2）：457-463.

［38］ Huang J，Liu Y，Yuan J H. Al/Al2O3 Composite Coat‐ing Deposited by Flame Spraying for Marine Applica‐tions：Alumina Skeleton Enhances Anti-Corrosion andWear Performances［J］. Journal of thermal spray tech‐nology，2014，23（4）：676-683.

［39］ Wu Y Z，Zhang D. Electrochemical corrosion behav‐iors and microhardness of laser thermal sprayed amor‐phous AlCrNi coating on S275JR steel［J］. Optics andLaser Technology，2019，118：115-120.

［40］ 李長久. 熱噴涂技術應用及研究進展與挑戰［J］. 熱噴涂技術，2018，10（04）：1-22.

Li Changjiu. Applications，Research Progresses and Fu‐ture Challenges of Thermal Spray Technology［J］. Ther‐mal Spray Technology，2018，10（04）：1-22.

［41］ Huang J，Liu Y，Yuan J H. Al/Al2O3 Composite Coat‐ing Deposited by Flame Spraying for Marine Applica‐tions：Alumina Skeleton Enhances Anti-Corrosion and Wear Performances［J］. Journal of thermal spray tech‐nology，2014，23（4）：676-683.

［42］ Bonabi S F，Ashrafizadeh F，Sanati A N，et al. Struc‐ture and Corrosion Behavior of Arc-Sprayed Zn-AlCoatings on Ductile Iron Substrate［J］. Journal of Ther‐mal Spray Technology，2018，27（3）：524-537.

［43］ 李長久 . 中國冷噴涂研究進展［J］. 中國表面工程，2009，22（4）：5-14.

Li Changjiu. The State-of-art of Research and Develop‐ment on Cold Spraying in China［J］. China Surface En‐gineering，2009，22（4）：5-14.

［44］ HASSANI-GANGATAJ S M，MORlDl A，GGAGLIANO M. Critical review of corrosion protection by coldspray coatings［J］. Surface Engineering，2015，31（11）：803-815.

［45］ GHELICHI R，MACDONALD D，BAGHERIFARDS，et al. Microstructure and fatigue behavior of cold spray coated［J］. Acta Materialia，2012，60（19）：6555-6561.

［46］ MENG X，ZHANG J，ZHAO J，et al. In fluence of gas temperature on microstructure and properties of coldspray 304SS coating［J］. Joumal of Materials Science& Technology，2011，27（9）：809-815.

［47］ KARTHIKEYAN，YAN J. The advantages and disad‐vantages of the cold spray coating process［J］. ColdSpray Materials Deposition Process，2007：62-71.

［48］ HGSSAIN T，MCCAARTNEY D G，SHIPWAY P H，et al. Corrosion behavior of cold sprayed titanium coat‐ings and free standing deposits［J］. Journal of ThermalSpray feclmology ，2010，20（1-2）：260-274.

［49］ KHUN W，TAN A W Y，BI K U W，et al. Effects ofworking gas on wear and corrosion resistances of coldsprayed Ti-6A1-4V coatings［J］. Surface & CoatingsTechnology，2016，302：1-12.

［50］ GHELICHI R，GUAGLIANO M. Coating by the colesparay process：A state of the art［J］. Frattura ed Integ‐rita Sturtturale，2009，3（8）：30-44.

［51］ 周紅霞，李成新，李長久 . 冷噴涂制備鈦及鈦合金涂層研究進展［J］. 中國表面工程，2020，33（2）：1-14.

Zhou Hongxia，Li Chengxin，Li Changjiu. ResearchProgress of Cold Sprayed Ti and Ti Alloy Coatings［J］.China Surface Engineering，2020，33（2）：1-14.

［52］ Li W Y，ZHANG C，WANG H T，et al. Significant in‐fluences of metal reactibity and oxide films at particlesurgaces on coating microstructure in cold spraying［J］.Applied Surface Science，2007，253（7）：3557-3562.

［53］ 李海升，劉坤，李文亞，等. TC4鈦合金表面冷噴涂制備CuNiIn涂層組織及其微動磨損性能研究［J］. 材料保護，2022，55（1）：22-27.

LI Hai-sheng，LIU Kun，LI Wen-ya，et al.Microstruc‐ture and Fretting Wear Properties of CuNiIn CoatingPrepared by Cold Spraying on Surface of TC4 Titanium Alloy［J］. Material Protection，2022，55（1）：22-27.

［54］ Ll C J，Ll W Y. Deposition characteristics of titaniumcoating in cold spraying［J］. Surface&Coatings Tech‐nology，2003，167（2-3）：278-283.

［55］ PELLETIER J L. Development of Ti-6Al-4V CoaringontoTi-6Al-4V substrate using low pressure cold sprayand pulse gas dynamic spray［M］. Gniversity of Ot‐ tawa，2013.

［56］ YIN S，SUO X，SU J，et al. Effects of substrate hard‐ness and spray angle on the deposition behavior of coldsprayed T'i particles［J］. Journal of Thermal SprayTeclmology，2013，23（1-2）：76-83.

［57］ ZAHIRI S H，ANTONIO C I，JAHEDI M. Elimina‐tion of porosity in directly fabricated titanium via coldgas dynamic spraying［J］. Journal of Materials Process‐ing Technology，2009，209（2）：922-929.

［58］ WONG W，REZAELAN A，lRISSOG L，et al. Coldspray characteristics of commercially pure Ti and Ti6-A14-V［J］. Advanced Materials Research，2010，89- 91：639-644.

［59］ MGNAGALA V NV，IMBRIGLIO S I，CHROMIK RR. Significant influences of metal reactibity and oxidefilms at particle surgaces on coating microstructure in

cold spraying Ti6A14V single splats［J］. Materials Let‐ters，2019，244：58-61

［60］ SCHMIDT T，GRTNER F，ASSADI H，et al. Develop‐ment of a generalized parameter window for cold spraydeposition［J］. Acta materialia，2006，54（3）：729-742.

［61］ Shuo Yin，Xinkun Suo，Zhiwei Guo，et al. Depositionfeatures of cold sprayed copper particles on preheatedsubstrate［J］. Surface &Coatings Technology，2015，268：252-256.

［62］ CINCA N，BARROSA M，DOSTA S，et al. Study of'Tideposition onto A1 alloy by cold gas spraying［J］. Sur‐face & Coatings'fechnology，2010，205（4）：1096-1102.

［63］ HGANG R.The importance of Optimizing Nozzle dimen‐sions for cold spray process［C］//Proceedings of theThermal Spray Conference，2015.

［64］ LI W Y，L1AO H，WANG H T，et al. Optimal design ofa convergent-barrel cold spray nozzle by numericalmetliod［J］. Applied Surface Science，2006，253（2）：708-713.

［65］ MACDONALD D， LEBLANC-ROBERT S， FERNNDEZ R，et al. Effect of nozzle material on downstreamlateral injection cold spray performance［J］. Journal offbermal Spray Technology，2016，25（6）：1149-1157.

［66］ L1 W Y，Z11ANG C，GGO X，et al. Ti and Ti-6A1-4Vcoatinks by cold spraying and microstructure modifica‐tion by cnattreatment［J］. Advanced Engineering Materi‐als，2007，9（5）：418-423

相關鏈接
